Maschinenbau Hahn: Schneckentransport für Schüttgüter


Förderung von Bau- und Rohstoffen, Lebensmittel, Flüssigkeiten, Granulate und Pulver materialschonend und effektiv. Schneckentransport für freifließende oder zusammenhaltende Schüttgüter? Seminarbeitrag von Wolbert Hahn, Maschinenbau Hahn GmbH & Co. KG, Papenburg / Niedersachsen

Schüttguttransport nach dem Prinzip der der archimedischen Schraube, die sogenannte „Schnecke“, die Förderschnecke – eine technische Errungenschaft, erfreut sich Wolbert Hahn, Geschäftsführer der Maschinenbau Hahn GmbH & Co. KG aus Papenburg im Emsland. Wie und wo kommt die Schneckenfördertechnik zum effektiven Einsatz? Was sind Schüttgüter?

Schüttgut: Baustoffe – Rohstoffe

Schneckenförderer - Maschinenbau Hahn GmbH & Co. KG, PapenburgSchüttgüter werden unterschieden in Baustoffe wie beispielsweise Gips, Sand, Kies und Zement und Rohstoffe wie Streusalz, Erz, Schlacke, Pellets, Granulate, pulverförmige Pigmente und Füllstoffe, sowie Lebensmittel wie Salz, Zucker, Mehl, Kaffee, Nüsse und Getreide. Schüttgüter lagern auf Grund ihrer Stoffeigenschaften in Silos oder Bunkern. Schüttgüter sind freifließend oder zusammenhaltend. Die Herausforderung bei der Austragung von kohäsiven, hygrokopischen, entmischenden, schleißenden, nicht fließfähigen bis pastösen Schüttgütern. Freifließende Schüttgüter können beispielsweise mit einer Zellenradschleuse oder einem Schieber ausgetragen werden, erläutert Wolbert Hahn.

Fördertechnik – Qualität, Sicherheit, Leistungsfähigkeit

Big-Bag Statione, Maschinenbau Hahn GmbH & Co. KG, PapenburgBewegen, umschlagen und lagern von Schüttgütern erfordert technische und präzise Unterstützung. Qualität, Sicherheit und Leistungsfähigkeit der Anlagen und Prozesse sind die großen Herausforderungen für die technische Entwicklung. Bei der Beförderung wird unterschieden zwischen kontinuierlichem und diskontinuierlichem Transport.

  • Zum kontinuierlichen Transportverfahren kommen einfache Einrichtungen wie Schläuche und Rohre, komplexe Systeme wie Bandförderer, Kettenförderer, Schneckenförderer, Becherwerke, Gurtförderer und Rohrkettenförderer zum Einsatz.
  • Der diskontinuierlicher Transport erfolgt bei Schüttgut-Silos oder Schüttgut Bunkern, in Mulden- und Hochbordfahrzeugen sowie in Silofahrzeugen, Sattel Auflieger mit Schiebeboden und als Sack Ware oder in BigBags.

Maschinenbau Hahn fertigt von der Planung über die Erstellung bis zur Endmontage komplette Förderanlagen für Schüttgüter wie: Salz, Getreide, Kaffee, Leguminosen, Futtermittel oder ähnliche Produkte. „Fördertechnik für Schüttgüter entwickeln wir für die Nahrungsmittelindustrie, Kraftfutterindustrie, Umschlagsbetriebe sowie die Kunststoffindustrie. Vor allem durch den Einsatz moderner Steuer- und Computertechnik ist diese Technologie einem ständigen Wandel unterzogen. Die technische EntwicklungDurch die Einbeziehung neuer Werkstoffe entstehen neue Wirkprinzipien und damit völlig neue Konstruktionen“, erläutert Wolbert Hahn.

Schneckenförderer – Trogschneckenförderer

Trogkettenförderer - Maschinenbau Hahn GmbH & Co. KGDas Fördern von Flüssigkeiten, Granulaten und Pulvern wird mit dem Schneckenförderer beispielsweise in Getreidesilos, Salzsilos oder bei der Pettetherstellung erledigt. In der Kunststoffherstellung spielt der Schneckenförderer als sogenannter Extruder eine wichtige Rolle. Hierbei werden an den Enden die Kunststoffstücke herausgepresst, so wie beim Fleischwolf grobe Fleischstücke zu Hackfleisch verarbeitet werden, erläutert Wolbert Hahn.

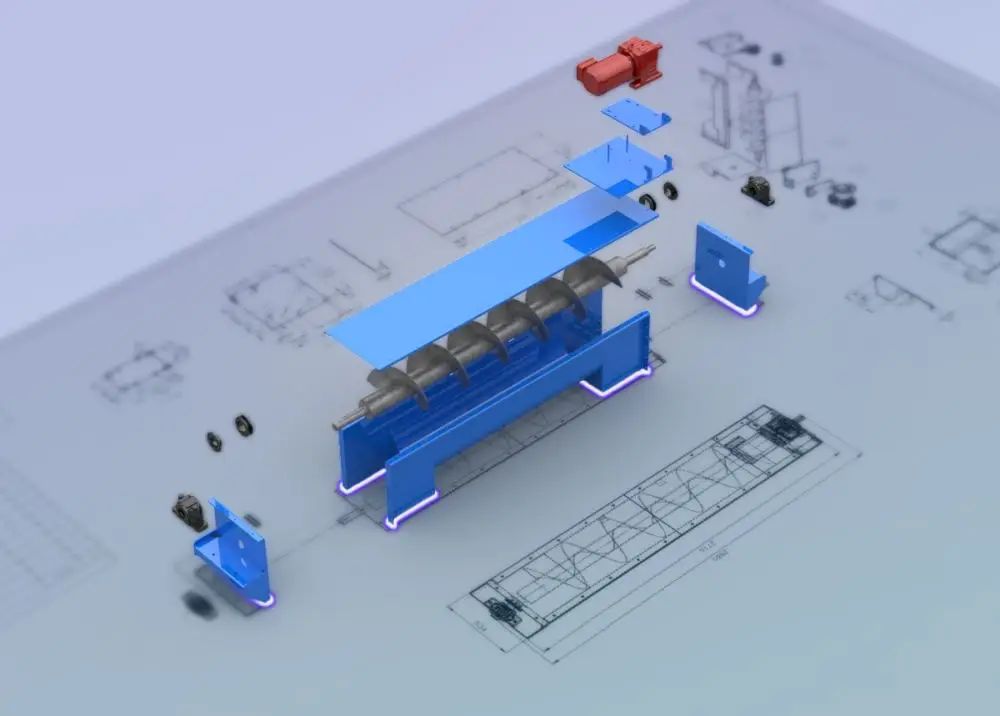

„Um Schüttgut sicher zu transportieren ist der Schneckenförderer starr und fest installiert. Dieser besteht aus rotierenden schraubförmigen Förderschnecken, die sich innerhalb des Trogs beziehungsweise des Rohres bewegen. Flexible Förderspiralen kommen zum Einsatz, um Güter schnell und gleichmäßig mit einer hohen Drehzahl durch eine biegsame Spirale zu befördern. Der Antrieb der Förderschnecke erfolgt durch einen Motor. Der Schneckentrog ist nach Bauform und Einsatzbereich konstruktiv angepasst und mit Trogabdeckung oder ohne gefertigt. Die doppelwandige Ausführung für den Schneckenförderer ermöglicht das Fördergut während des Transports im Gerät zu kühlen oder zu erwärmen. Gefördert wird in Horizontal- sowie in Schräglage“, erläutert Wolbert Hahn. Der Trogschneckenförderer ist die häufigste Variante des Schneckenförderers. Der U-förmige Schneckentrog ist eng zur Förderschnecke angepasst. Bei einem Doppeltrogschneckenförderer wird das zu transportierende Schüttgut zusätzlich gemischt. Erzeugt wird dieser Effekt durch eine benachbarte Schnecke, deren Wendel spiegelbildlich verläuft und sich entgegengesetzt der ersten Schnecke dreht. Weitere Variante ist der Rohrschneckenförderer, der Schüttgut in Schräg- bis zur Vertikallage fördert.

Segmentförderer für den Schüttgütertransport

Segmentförderer - Maschinenbau Hahn GmbH & Co. KG, PapenburgMittels eines Kettenstranges werden keine Restmengen beim Transport hinterlassen. Am Kettenstrang sind halbrunde Schaufeln befestigt, diese sind passend zum runden Trogboden des Segmentförderers angefertigt. Der Kettenstrang verläuft zwischen der Antriebsstation, über die Rundtröge, zur Spannstation. Umgelenkt wird der Kettenstrang über die Kettenräder der Antriebs- und Spannstation. Die Länge des Segmentförderers ist anpassungsfähig. Durch mehrere Rundtröge, die zwischen der Antriebsstation und Spannstation verschraubt werden, wird die gewünschte Länge des Segmentförderers erreicht. Gefördert wird in der Horizontal- sowie Schräglage. Der Antrieb der Kette erfolgt durch einen Elektromotor, erläutert Wolbert Hahn.

Fazit: Automatische Fördertechnik auf Wachstumskurs – Prozesskette der Abläufe: Produktion, Bearbeitung, Verteilung – neue Konstruktionswerkstoffe – 3D-Simulationen

Die Fördertechnik ist ein Wirtschaftszweig mit steigender Bedeutung. Fördertechnik kommt überall zur Anwendung. Der Einsatz moderner Steuer- und Computertechnik führt zum Wandel der Fördertechniktechnologie. Durch die Einbeziehung neuer Werkstoffe entstehen neue Wirkprinzipien, neue Konstruktionen und Konstruktionswerkstoffe. Maximale Flexibilität durch High-Tech Lösungen für bewegen, umschlagen und lagern von Schüttgütern heißt der Zukunftskurs bei Maschinenbau Hahn GmbH & Co. KG.
